Cette faucheuse DEERING date de probablement de l’avant 2eme guerre mondiale.
Elle porte l’inscription NEW IDEAL sur la "boite à outils"

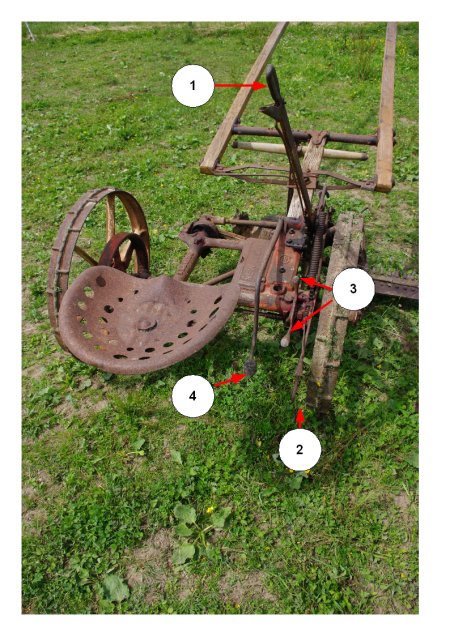

La plupart des pièces portent la marque IH puisque Deering fut ,avec en autres Mac Cormick, à l’origine de la création de l’Internationnal Harvester Company en 1902. 1- Poignée permettant le relevage de la lame en fin de travail.
2-Commande de la hauteur de coupe par inclinaison de la barre de coupe.
3-Embrayage/débrayage de l’entrainement de la lame.
4-Pédale relevant la barre de coupe sans débrayer en fin de ligne de coupe.

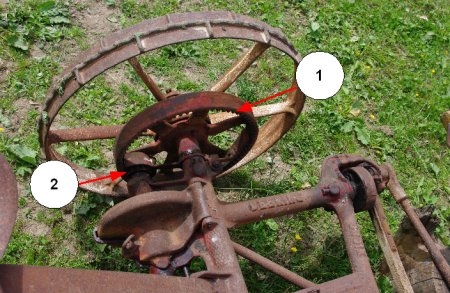

1-Roue crantée solidaire de la roue principale.
2-Engrenage transmettant le mouvement à l’arbre de l’embrayage.

1-Démultiplication de la vitesse de rotation par engrenages.
2-Débrayage/embrayage de la lame.

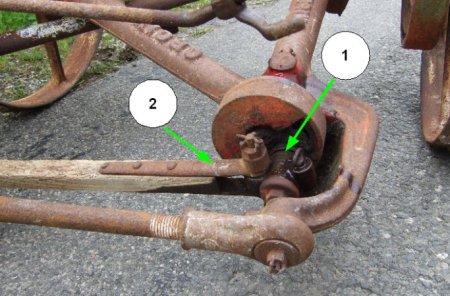

Le petit volant 1 avec son attache excentrée transforme le mouvement circulaire en mouvement horizontal alternatif par l’intermédiaire de la biellette 2.

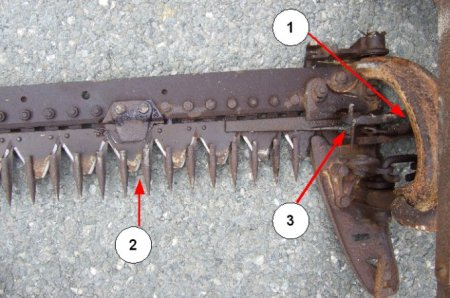

A son tour la biellette 1 transmet la mouvement à la lame 2 à travers un mécanisme de liaison 3.
